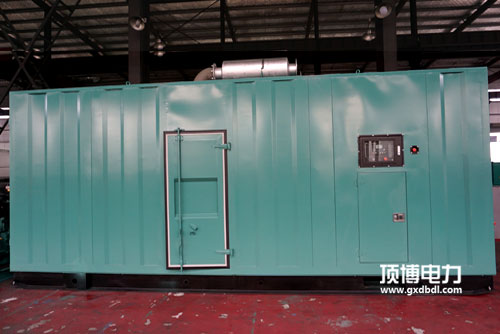

广西顶博发电机组制造双电源自动转换ATS开关接线方式

2019-08-29

来源：顶博电力

23076

广西顶博发电机组制造双电源自动转换开关工作原理：当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。当常用电源一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源（当备用电源有正常电压时），并在常用电源恢复至正常时，又将备用电源转换至常用电源。

广西顶博发电机组制造双电源自动转换ATS开关接线方式

端子排项目编号	常开触点编号	系统	阐述
6号接线鼻子	101、106	供电零线、火线零线伤害	有源工作输出，1A AC220v
	101、106	I路操作电源模块零线、穿越火输进	AC 220V
	104. 105	II路工做电零线、火线零线录入	AC 220V
2号绝缘端子	201、206	开张为无源调控，倒圆角为有源调控	详细SYK1型
	202	外观无源把控好讯号设置公共性端
	203	与202合拢后L路分闸
	204	与202闭拢后O路重合闸	I/II路分闸
	205	与202关闭后II路送电
3号接线端子排	301. 306	未施用，的内部已直连	400A左右安装
	302	无源地点汇报手机信号打出公共信息端	基础型为有源输送，其它的产品型号为无源输
	303	I路分闸后与302合闭
	304	0路分闸后与302闭锁
	305	II路分闸后与302收缩
10号接线端子排	401.406	未运行，内部的已直连	400A以上内容裝配
	402.403	I路分闸后合闭	无源1A AC220V
	404.405	II路送电后愈合	无源1A AC220V
5号接插件	501-506	自概念讯号输出电压端	400A上面选装无源1A AC220v

1、电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关实现自动远控操作，电气锁关闭时，发电机组厂家顶博电力，开关只可手动操作
2、操作手柄：使用操作手柄操作开关时，必须关闭电气锁；
3、机械挂锁：检修时先关闭电气锁，用操作手柄使开关处于0档位置，拉起挂锁机构，并上挂锁，方可进行检修；
4、位置指示：表明开关工作状态位置(I，0，Ⅱ)；
5、控制电压：开关控制电压等级AC220V；
6、开关主体：前面部分为I路，接常用电源；后面部分为Ⅱ路，接备用电源。
